齿轮减速机、圆柱齿轮减速机2018年6月28日讯：作为一种可重复的制造工艺，为了提高齿轮的抗疲劳性能和抗应力腐蚀性能，喷丸在齿轮加工中具有重要的应用价值。

虽然大家都熟悉喷砂，但人们错误地认为喷丸与喷砂是一回事。然而，这两个过程是完全不同的。喷砂是一种清理的过程，喷丸是改变被喷丸物体表面的表面强化过程。从更多的技术角度来说，喷丸是一种冷加工过程，用来减少残余压应力，提高了抗疲劳能力和内应力开裂的能力。喷丸通过使材料压入本体内部，从而使材料在表面产生塑性变形，增加其强度。

喷丸主要用于受压的机械零件上。这就是为什么齿轮、齿轮轴和花键从喷丸中获益的原因。

与机械加工过程一样，喷丸是一个可重复的过程，遵循规范和程序。为了正确地对工件进行喷丸处理，必须确定以下信息提供给喷丸操作人员：

• 要使用的喷丸介质的类型、尺寸和硬度

• 所需的强度(该部件的强度如何)

• 所需的覆盖数量（一次、两次等）

• 要使用的机床的类型

• 要使用的规范，例如，AMS2430

此外，重要的是要包括那些区域需要被喷丸所覆盖，那些区域不需要被喷丸所覆盖，并且需要对其进行防护。

喷丸介质，通常被称为喷头，可以由许多材料制成。最常见的是钢、玻璃和陶瓷。使用的介质类型取决于所使用的部分。钢铁介质是齿轮产品使用的最热门的物质。钢铁介质，由铸、锻和条件切割线(CCW)所制作成，用于中强和高强度喷丸。玻璃和陶瓷珠子是相当普通的适用于中、低强度喷丸的物质。每种类型的喷丸介质都有自己的好处，但是使用CCW和陶瓷珠介质变得越来越流行。例如，对于喷丸渗碳齿轮，推荐介质硬度RC 55-65。通过使用硬介质，有可能在渗碳齿轮上形成更深的压缩层。

齿轮的齿根部分是最重要的部位，齿面上有较深的压缩层，可以减少齿轮的点蚀，延长齿轮的使用寿命。在喷丸过程产生的坑洼表面可以产生更多的表面积，从而帮助润滑油存留在齿轮齿面上。

对于材料硬度HRC 50及以下的零件，推荐采用普通介质的硬度HRC 45-52。所用喷丸介质的大小应该是被削掉的最小半径的一半(或更小)。

图1

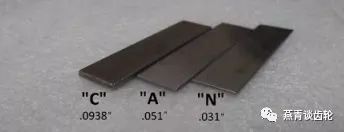

强度描述了喷丸介质撞击表面的难度。为了测量强度，使用了Almen测试条。这确保了在实际齿轮被喷丸的强度是正确的。典型的强度标注为0.006-0.010A，A表示要使用的Almen测试条的类型。这三种主要类型是A、C和N。数字0.006-0.010表示喷丸过程所需的挠度。(见图1)

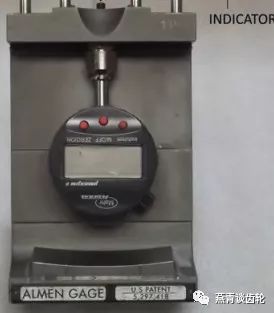

为了量化喷丸的强度，将Almen条带放置在Almen块中(见图2)，并对一侧进行喷丸。通过喷丸，测试条将弯曲成一个新月形。e(见图3)。该条带从块中移除，未喷完的一边放置在Almen量规上(见图4)。该量规测量测试条的曲率(挠度)。由此产生的测量结果是达到的喷丸强度。

图2

图3

影响零件表面强度的因素有几个。这些因素包括：

• 从喷嘴(或喷轮)到零件的距离

• 喷丸介质在零件表面上的冲击角

• 喷丸介质对零件表面的速度/冲击速度

覆盖率是用喷丸凹坑覆盖的零件表面的数量。当表面完全覆盖(凹坑重叠）时，就实现了百分之百的全面覆。如果要得到百分之二百的覆盖率时，必须将达到100%覆盖的喷丸时间加倍。

图4

机床

喷丸机有三种常见类型：离心轮、直接增压器和喷气发动机。这些是半自动或计算机控制的。

离心轮机使用一个或多个带有叶片的涡轮来推动喷丸介质的冲击。这种机器的优点是每分钟喷射量大，达到其覆盖范围和强度的时间很快，它最适合需要整体喷丸的零件。这种机器的缺点是喷射点不能集中在某一零件的某一部分上。对于不需要喷丸的区域需要有特殊的保护措施，且需要有工件固定装置。因此，一些航空行业的零部件公司完全禁止使用。

直接增压机适用于需要中、高强度喷丸的零件。这种机器的优点是它在喷丸特定领域具有较高精度。不同类型的喷嘴可以使喷丸范围控制在一个范围之内，从一个非常紧密的区域到一个稀疏的区域。由于这种精确的控制，大多数数控喷丸机都使用喷嘴进行介质传送。这种类型机器的缺点是它对低强度喷丸效果较差。

喷气机适用于低强度和中等强度喷丸。与直接压力机一样，喷头在喷丸时提供了大量的控制系统。这种类型的缺点是复杂的机床设置，因为机器通常有一个以上的喷嘴，有时可能有十几个喷嘴。

规格

喷丸工艺包括许多规格-最常见的是AMS 2430，它取代了Mil-S-13165。就像机械加工一样，喷丸是一种可测量、可重复的加工过程，具有精确的规格和程序，大多数OEM喷丸规格是基于Mil-S-13165和AMS 2430。

喷丸准备

在喷丸齿轮、齿轮轴或花键之前，所有的加工、热处理和无损检测都必须完成，因为喷丸可能会关闭端面的裂纹，NDT可能检测不到。

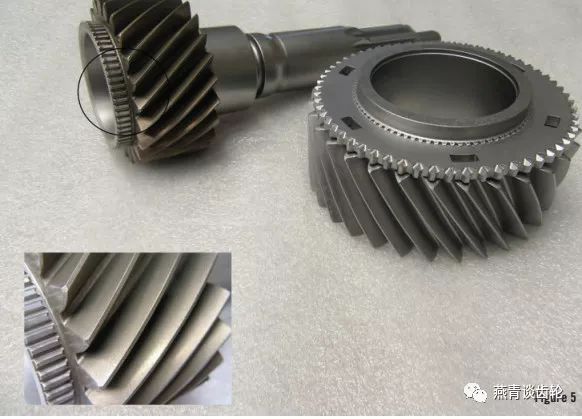

在喷丸前抛光齿轮，也有助于在齿轮的表面形成均匀的应力层。你可以在喷丸后磨光齿轮，然后保证只要10%的压缩层不被去除，所需的表面光洁度就会降低。齿轮齿面上的凹痕也将有助于保持润滑剂(见图5)。

图5

喷丸已被证明可以提高包括齿轮在内的金属零件的疲劳寿命。但是，必须指出的是，过渡喷丸的零件有可能产生过度磨损，从而减少齿轮的寿命。考虑到这一点，在齿轮设计过程中考虑试验喷丸工艺是很重要的，最好的做法是在不同的强度和不同的覆盖率下进行取样，以确定哪一个因素组合将提供最好的结果。如果您正在为您的齿轮生产过程开发或添加一个喷丸标注，AMS 2430是推荐的规格。
