圆柱齿轮减速机

圆柱齿轮减速机2017-05-22讯1. 组成：传动装置由电机、减速器、工作机组成。 2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀， 要求轴有较大的刚度。 3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。  其传动方案如下：

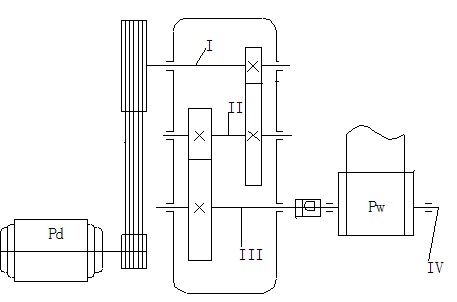

 初步确定传动系统总体方案如:传动装置总体设计图所示。选择V带传动和二级圆柱斜齿轮减速器（展开式）。 传动装置的总效率 ＝0.94×××0.99×0.96＝0.791； 为V带的效率,为弹性联轴器效率，为滚动轴承效率， 为闭式齿轮传动效率，为卷筒效率， （齿轮为7级精度，油脂润滑.因是薄壁防护罩,采用开式效率计算)。
结果：=0.791  P=5.7 KWn=137.58r/min
