DBY、DCY、DBZ、DCZ型圆柱齿轮减速机空心轴套及胀盘尺寸

发布时间：2017-03-21 22:40:00 点击：

圆柱齿轮减速机2017-03-21讯

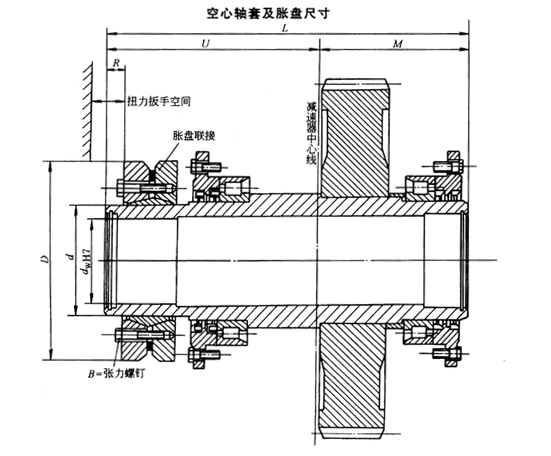

DBY、DCY、DBZ、DCZ型圆柱齿轮减速机空心轴套及胀盘尺寸

减速器公称中心距a	空心轴套					胀盘
	d_W	L	M	R	U	型号	D	d	T_t/N·m	螺钉		重量/kg
	d_W	L	M	R	U	型号	D	d	T_t/N·m	B	T_a/N．m	重量/kg
160	80	370	145	26	225	110-72	185	110	9000	M10	58	5.9
180	90	410	160	27	250	125-72	215	125	13000	M10	58	8.3
200	100	450	175	32	275	140-71	230	140	17600	M12	100	10
224	110	485	190	33	295	155-71	263	155	25000	M12	100	15
250	120	535	210	37	325	165-71	290	165	35000	M12	240	22
280	135	590	230	35	360	175-71	300	175	48000	M16	240	22
315	160	680	260	37	420	220-71	370	220	100000	M16	240	54
355	180	735	285	38	450	240-71	405	240	138000	M20	470	67
400	200	795	305	46	490	260-71	430	260	184000	M20	470	82
450	220	895	345	48	550	280-71	460	280	245000	M20	470	102
500	280	1190	475	61	715	350-71	570	350	500000	M20	470	204
560	310	1270	510	67	760	390-71	660	390	710000	M20	470	260
630	340	1400	560	71	840	420-71	690	420	840000	M20	470	316
710	380	1490	600	73	890	460-71	770	460	1140000	M20	470	420
800	420	1600	645	82	955	500-71	850	500	1600000	M20	470	575

注：1．T_a—紧固轴所需转矩；T_t—胀盘可传递的最大转矩。

减速器公称中心距a	空心轴套					胀盘
	d_W	L	M	R	U	型号	D	d	T_t/N·m	螺钉		重量/kg
	d_W	L	M	R	U	型号	D	d	T_t/N·m	B	T_a/N．m	重量/kg
160	80	370	145	26	225	110-72	185	110	9000	M10	58	5.9
180	90	410	160	27	250	125-72	215	125	13000	M10	58	8.3
200	100	450	175	32	275	140-71	230	140	17600	M12	100	10
224	110	485	190	33	295	155-71	263	155	25000	M12	100	15
250	120	535	210	37	325	165-71	290	165	35000	M12	240	22
280	135	590	230	35	360	175-71	300	175	48000	M16	240	22
315	160	680	260	37	420	220-71	370	220	100000	M16	240	54
355	180	735	285	38	450	240-71	405	240	138000	M20	470	67
400	200	795	305	46	490	260-71	430	260	184000	M20	470	82
450	220	895	345	48	550	280-71	460	280	245000	M20	470	102
500	280	1190	475	61	715	350-71	570	350	500000	M20	470	204
560	310	1270	510	67	760	390-71	660	390	710000	M20	470	260
630	340	1400	560	71	840	420-71	690	420	840000	M20	470	316
710	380	1490	600	73	890	460-71	770	460	1140000	M20	470	420
800	420	1600	645	82	955	500-71	850	500	1600000	M20	470	575

注：1．T_a—紧固轴所需转矩；T_t—胀盘可传递的最大转矩。
